关于管板的用途及特性

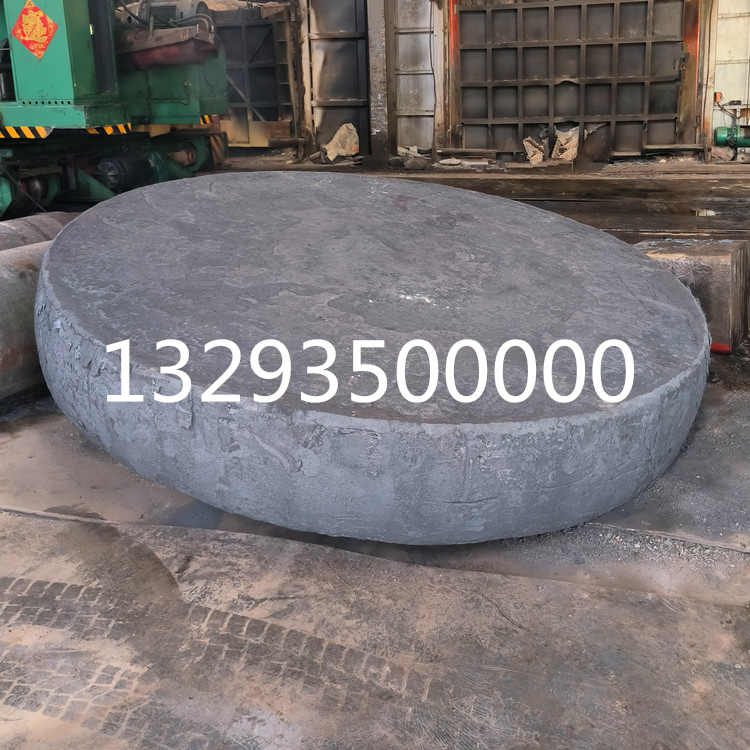

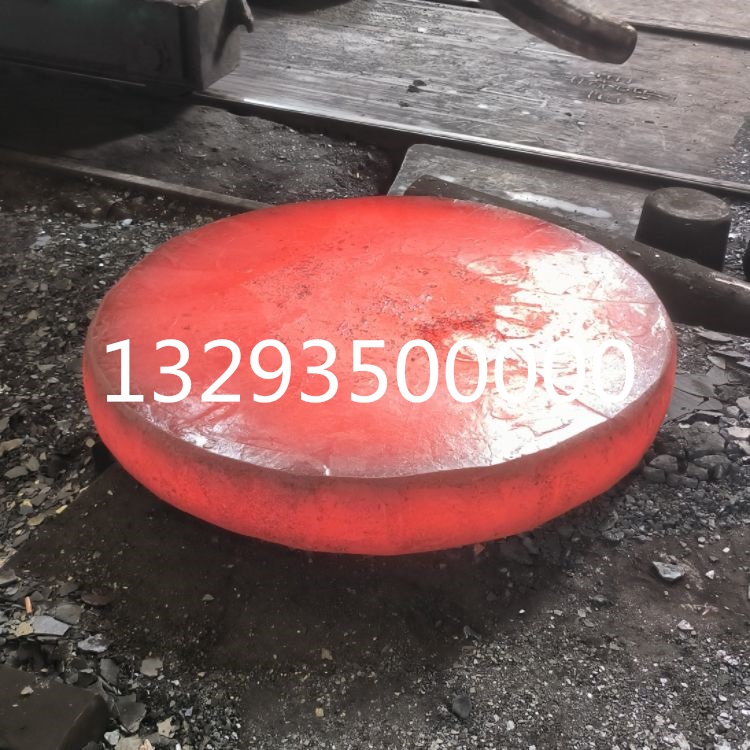

管板，就是在圆形钢板上钻出比管子外径一样略大一些的孔，是换热器中起到固定管子以及密封介质作用的圆钢。将管子穿入焊住固定，起这样作用的一种配件。
管板加工的精度，特别是管孔间距和管径公差、垂直度、光洁度都极大地影响着以上所列化工设备的组装和使用性能。
在固定式管板的计算中按有温差的各种工况计算出壳体轴向应力、换热管的轴向应力、换热管与管板之间的拉脱力q中，有一个不能满足强度（或稳定）条件时，就需要设置膨胀节。在固定式管板强度校核计算中，当管板厚度确定之后，不设膨胀节时，有时管板强度不够，设膨胀节后，管板厚度可能就满足要求。此时，也可设置膨胀节以减薄管板，但要从材料消耗、制造难易、安全及经济效果等综合评估而定。
固定管板换热器中常用的是U型膨胀节，它具有结构紧凑简单，补偿性好，价格便宜等优点。
随着化工设备、电站的大型化，其管板直径也变得越来越大，直径为4m-5m的管板很常见。大型管板的特点是管孔数量多、密、孔径小、深、精度和光洁度要求高。
管板被广泛应用于列管式换热器、锅炉、压力容器、汽轮机、大型中央空调等行业。
主要用于化工容器，诸如列管式换热器、压力容器、锅炉、冷凝器、中央空调、蒸发器、海水淡化中，起支撑固定列管的作用，金属的材质使其不仅具有很强的刚性，而且具有很大的热传导性能。
根据需要使用环境的不同，使用不同的材质，一般使用Q345R的容器板，诸如一二级压力容器，无腐蚀介质流通，使用碳钢复合板即可。遇到强酸，高压高温，核能等环境就需要不锈钢，16锰，钛合金等耐腐蚀的材质，新型合成材料的应用，给管板制品带来新的生机。
用于三、四类压力容器的管板需要比较高的精度，传统的孔加工方法是钳工划线，摇臂钻打孔。随着化工容器的大型化，管板的直径也不断增加，厚度也逐渐加厚，管板加工也引入数控技术，普遍使用数控钻床引孔配合摇臂钻做孔加工。利用加工中心做高效率高精度孔加工也渐渐被一些大型企业所接受。大型厚重管板在核电，海水淡化，和中央空调换热器领域的需求呈现越来越大的趋势。
在管板的检测过程中，主要检测指标是孔位，孔径公差，孔内光洁度，有无毛刺，抠槽位置等等，对于双管板，检测过程中更加注重孔位，两块管板的孔位配合度是很重要的。一般用数控钻床即可保证。相对于厚板，300mm以上的孔，孔的垂直度就很重要了，这些大直径的厚板，需要更加精密的刀具和设备，特制的龙门加工中心的应用将会越来越普遍。
以上就是对这篇文章的介绍，希望对大家有所帮助。选择中重，选择品质！
